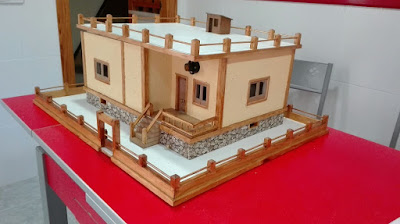

Villa Picardui

VILLA PICARDUÍ

Para realizar este proyecto he utilizado un Atmega 328P y un pic 16F877A . El Atmega 328p se comunica con un módulo bluethoot HC-05 . Mediante una aplicación que he desarollado en App inventor puedo encender y apagar las distintas partes de la casa, y abrir y cerrar la puerta principal con un servo con un ángulo de 90º y 0º . El pic controla las diferentes luces del jardín actúan según la ldr, de día se apagan y cuando detectan ausencia de luz se encienden.

COMPONENTES

-1 x módulo bluethoot hc-05

-1 x Atmega 328p

-1 x Pic 16f877A

-1 x regulador de tension Lm7805

-1 x Ldr

 -6 x bombillas

-6 x casquillos de bombilla

-6 x leds

-2 x pulsadores

-1 x servo

-4 x condensadores 22pf

-2 x condensadores 100nf

-1 x condensador 100uf

-1 x condensador 220uf

-1 x condensador de 0,3uf

-1 x condensaror de 0,1uf

-1 x resistencia 330ohm

-1 x mircro usb hembra

-2 x resistencias smd 4k7

-2 x resistencia smd 360 ohm

-2 x leds smd

-2 x cristal 16 Mhz

-1 x lamina de placa de cobre

-cables

-módulo de relés

-estaño

-tiras de pines

MATERIALES PARA FABRICACION DE LA MAQUETA

-tableros de aglomerados blanco de 10mm

-listones de madera de 10x10

-redondo de 4 mm de diametro

-tableros 10mm

-visagras 14 mm

-cola

-tornillos

-puas

-martillo

-cepillo

-formones de varias medidas

-lija

-barniz para madera

-gatos

PLANIFICACIÓN

SIMULACIÓN ISIS Y ARES

ISIS

ARES

VISTA 3D

DISEÑO PLACA

CARA DELANTERA

 CARA TRASERA

DISEÑO Y DESARROLLO APP INVENTOR

DISEÑO DE LA APLICACION

DESARROLLO DE BLOQUES

PROGRAMACION ARDUINO Y PIC

PIC

#include <ldrss.h>

void setup();

void loop();

void main()

{

setup();

loop();

}

void setup()

{

set_tris_a(0xff);

set_tris_b(0x00);

}

void loop()

{

while (true){

if(input(pin_A0))

{

output_low(pin_B0);

output_low(pin_B1);

output_low(pin_B2);

output_low(pin_B3);

output_low(pin_B4);

}

else

{

output_high(pin_B0);

output_high(pin_B1);

output_high(pin_B2);

output_high(pin_B3);

output_high(pin_B4);

}

}

ARDUINO

#include <Servo.h>

Servo servo1;         // Crea el servo1 con las librerias de Servo.h

char estado=0;

void setup(){

  servo1.attach(4);

  pinMode(13,OUTPUT);

  pinMode(12,OUTPUT);

  pinMode(6,OUTPUT);

  pinMode(9,OUTPUT);

  pinMode(8,OUTPUT);

  pinMode(7,OUTPUT);

  pinMode(4,OUTPUT);

  delay(1000);

 }

 void loop(){

//ILUMINACION INTERIOR



   while(Serial.available()>0){

        estado = Serial.read();

        //PortOne.println(estado );

        Serial.println(estado);

   delay(1000);

 }



 if(estado== 'a'){                    //

       digitalWrite(13,HIGH);

 }

 if(estado== 'b' ){

       digitalWrite(13,LOW);

 }

 if(estado== 'c'){

       digitalWrite(12,HIGH);

 }

 if(estado== 'd' ){

       digitalWrite(12,LOW);

 }

 if(estado== 'e'){

       digitalWrite(6,HIGH);

 }

 if(estado== 'f' ){

       digitalWrite(6,LOW);

 }

 if(estado== 'g' ){

       digitalWrite(9,HIGH);

 }

 if(estado== 'h' ){

       digitalWrite(9,LOW);

 }

 if(estado== 'i' ){

        digitalWrite(8,HIGH);

 }

 if(estado== 'j' ){

       digitalWrite(8,LOW);

      }

 if(estado== 'k' ){

        digitalWrite(7,HIGH);

 }

 if(estado== 'l' ){

      digitalWrite(7,LOW);

 }

 if(estado== 'A' ){      // Movimiento del SERVO

      servo1.write(90);

      }

 if(estado== 'B' ){

      servo1.write(0);

      }



      }

VIDEO FUNCIONAMIENTO PROYECTO
