 Proceso de hacer  una placa electronica con pic 16f877A
                                                                                                                                                                                        componentes de la placa :
           _ pic 16f877A
           _Zocalo del pic
           _Cristal de cuarzo de 16MHz                                                          CR
           _2 condensadores ceramicos de 22pF                                            C2,C3
           _1 condensador de 100nF                                                               C1
           _1 condensador de 100uF                                                               C4
           _3 resistencia una de 5 k de reset y 2 de 470ohm para led            R1,R2.R3
          _2 led                                                                                                 L1,L2
          _tira de pines
          _un pulsador                                                                                     P1
          _una placa de fibra de vidrio de  una capa de cobre




                         Materiales necesarios para hacer la  placa

          _el papel amarillo
          _imprsora
          _taladro con broca de un milimitro
          _plancha
          _cinta de carrocero
          _acido clurruro ferrico
          _soldador
          _estaño


                          Proceso de construir la placa

_En principio tenemos que diseñar la placa en el isis y despues diseñarla en  el ares


                                                                 ISIS



                                                               ARES



                                          VISTA EN 3D EN ARES




_Tenemos que imrimir en el papel amarillo en la parte lisa solo las pistas (botton copper) para luego con la plancha se pegan las pistas en la placa .


_Cuando se pegan las pistas en la placa la metimos en el acido de clururo ferrico un determinado tiempo para que el acido quita el cobre que no tiene tinta (10 min mas o menos ).y despues la taladramos con la broca de un milimitro.

_luego hacemos el mismo proceso para hacer la serigrafia en la otra parte de placa .

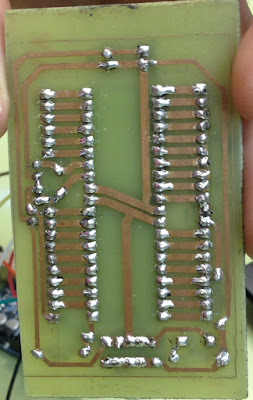

_Y al final soldamos todos los componentes y ponemos la placa en marcha.




                       Puesta de marcha de la placa

_En puesta de marcha de la placa he comunicado serie  la placa con arduino uno .



_ Si el pulsador del B0 esta n uno se enciende el led del pin 13 y se apaga del pin 12 y se el pulsador se pone a 0 pues arreves (se enciendo el led del pin 12 y se apaga del pin 13 ).
Por ejemplo esta programa vale para hacer el inversion de giro de un motor con un pulsador.




placa de pic                                                         pulsador y leds de salida de arduino                                                  arduino

en este video  veremos como funciona la comunicacion serie entre arduino y pic 16f877A

                                      presepuesto de la placa



COMPONENTES	CANTIDAD	PRECIO DE UNO	PRECIO
pic16f877A	1	5,62	5,62
CRYSTAL 16MHz	1	0,4	0,4
condensador 22pF 16V	2	0,2	0,4
condensador 100nF 16V	1	0,17	0,17
condensador 100uF 16V	1	0,14	0,14
tira de pines	1	0,74	0,74
resistencia 470 ohm 1/8w	1	0,04	0,04
resistencia 4k7 ohm	1	0,06	0,06
pulsador de 5mm	1	0,4	0,4
led	1	0,09	0,09
placa de de fibra de vidrio	1	4,92	4,92
zocalo de 40 pines	1	1,21	1,21
		TOTAL	14,03
