DISTATY 101®
Colocación de un sistema de ultrasonidos al rededor de toda la carrocería a una altura de entre 50cm y 70cm desde el suelo. En el frontal, trasera y laterales.
Diseño de Colocación de los Sensores |
Sensor de ultrasonidos
Enlace: pagina tienda MIKIPRO
Adaptación para el sensor a prueba de agua
Enlace: pagina tienda ALIEXPRESS
En la parte del conductor, encima del volante y cuadro de mandos, se colocara el visualizador de los sensores de ultrasonido. Mis medidas son aproximadas de 20cmX20cmX20cm para la colocación de del visualizador que no interrumpirá la vista del conductor ya que sera totalmente transparente y sera una ayuda a la conducción.
Video 2 _ 2014/02/21
A continuación de esto realizare control e interior de los faros:
_Faros delanteros... Luces del intermitente, luz diurna, "posiblemente luz infrarroja" y luz de cruce.
Luz de cruce: Led 5W 6V 700mA, difusor, lente y disipador. sin montar 25€
Led 10W 12V 833mA, foco montado. 14€
Foto _ 2014/06/20
_Faros traseros... Luces del intermitente, luz de posición, luz marcha atrás, luz frenado.
_Tercera luz de frenado
En la parte del conductor, encima del volante y cuadro de mandos, se colocara el visualizador de los sensores de ultrasonido. Mis medidas son aproximadas de 20cmX20cmX20cm para la colocación de del visualizador que no interrumpirá la vista del conductor ya que sera totalmente transparente y sera una ayuda a la conducción.
Diseño de Visualizador de los Sensores |
Capturas de Pantalla _ 2014/02/05
Enlace: Tutorial Arduino and the NXP SAA1064 4-digit LED display driver
Fotografías
Video 1 _ 2014/01/17
Placa en perspectiva caballera y PCB |
Placa plano cenital: con componentes y sin componentes |
Placa plano nadir: con componentes y sin componenetes |
Fotografías
2014/02/18 Placa Panel Bottom terminada para empezar a soldar |
2014/02/18 Placa Panel Top terminada para empezar a soldar |
2014/02/21 Hola soy yo... ;p Soldando placa del panel |
2014/02/21 Placa Panel soldaduras de puentes terminada con algunos componentes en SD |
2014/02/21 Diodos Led RGB conversión para el panel |
2014/02/21 Placa Panel con algunos componentes mas y probando los led como van quedando |
2014/02/21 Placa Panel con algunos componentes mas y probando los led como van quedando otra vista |
2014/02/25 Tapa Panel con las laminas de plastico probando los led |
2014/02/27 Placa Panel colocando los led y pintándolos |
2014/02/27 Placa Panel colocando los led y pintándolos otra vista |
2014/02/28 Placa Panel terminada con la tapa |
2014/02/28 Placa Panel terminada con la tapa otra vista |
Video 1 _ 2014/01/17
VIDEO 1
Video 2 _ 2014/02/21
VIDEO 2 - Como va quedando el panel en su montaje
Video 3 _ 2014/02/28
VIDEO 3 - Como se veria con las lentes
CONTROL CON ATMEGA 328P-PU
_Programación... Aquí mostrare lo que estará programado en las 6 placas.
_ Sensor delantero, faros delanteros derecho e izquierdo:
...
_ Sensor trasero, faros traseros derecho e izquierdo, 3ª luz freno:
...
_ Sensor derecho, intermitente derecho en retrovisor:
...
_ Sensor izquierdo, intermitente izquierdo en retrovisor:
...
_ Panel, RGB delantero y trasero de los sensores, display 7 segmentos:
...
_ Panel, RGB derecho e izquierdo de los sensores
...
_Esquemas y fotos... Aquí mostrare las PCB y como ira
quedando las placas montadas.
_ Sensor delantero, faros delanteros derecho e izquierdo:
...
_ Sensor trasero, faros traseros derecho e izquierdo, 3ª luz freno:
...
_ Sensor derecho, intermitente derecho en retrovisor:
...
_ Sensor izquierdo, intermitente izquierdo en retrovisor:
...
_ Panel, RGB delantero y trasero de los sensores, display 7 segmentos:
...
_ Panel, RGB derecho e izquierdo de los sensores
...
_Esquemas y fotos... Aquí mostrare las PCB y como ira
quedando las placas montadas.
Capturas de Pantalla _ 2014/02/06
PLACAS ARDUINO + DRIVER SPI + FAROS |
PLACAS ARDUINO + DRIVER BUSCAN |
PLACAS ARDUINO + DRIVER BUSCAN preparadas para fotoploter |
Fotos _ 2014/02/12

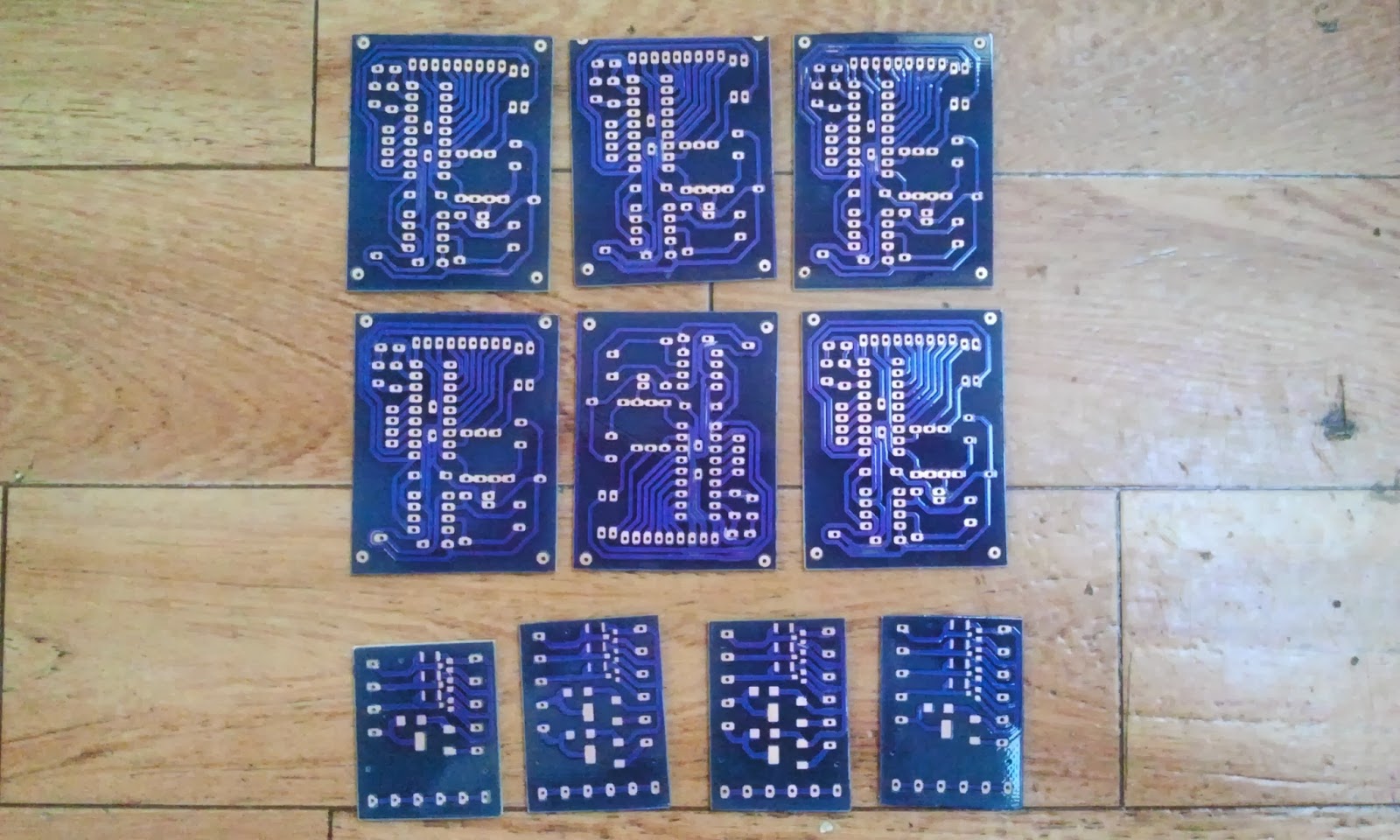

6 PLACAS DRIVER BUSCAN + 4 PLACAS FAROS preparadas para soldar |
6 PLACAS DRIVER BUSCAN serigrafiadas + 4 PLACAS FAROS serigrafiadas |
Fotos _ 2014/02/18
PLACA similar Arduino Uno preparadas para soldar con un ligero contratiempo en pintura 8-D |
Fotos _ 2014/02/21
PLACAS ARDUINO + DRIVER BUSCAN terminadas + FAROS preparados para soldar |
Mi estudio: lugar de muchas rompeduras de cabeza ]-D |
LUMOUTSTATY 101®
A continuación de esto realizare control e interior de los faros:
Diseño de Faros |
_Faros delanteros... Luces del intermitente, luz diurna, "posiblemente luz infrarroja" y luz de cruce.
Luz de cruce: Led 5W 6V 700mA, difusor, lente y disipador. sin montar 25€
Led 10W 12V 833mA, foco montado. 14€
Capturas de Pantalla _ 2014/02/06
Capturas de Pantalla _ 2014/02/23
FAROS DELANTEROS finales |
Capturas de Pantalla _ 2014/02/06
Captura de Pantalla _ 2014/06/16
FARO TRASERO final |
